总结

自20世纪80年代起，3M VHB胶带已用于将加强筋粘结至薄型金属板材和复合板材。本技术公告旨在为3M VHB胶带在这些应用中的使用方法提供指导。

成功应用的主要因素

● 确定这类胶带在您特定应用中的适用性

● 对于将进行粘结的特定材料，仅选择经批准的胶带与表面准备组合。联系当地的3M专家获得帮助。

● 请始终正确清洁表面。清洁后，请尽快粘贴胶带，避免出现污染物。

● 使用足量的胶带。

● 请确保所有材料满足所要求的15℃最低胶带应用温度。

● 使用胶带后，紧密地将其压实，并在粘结部件后再次将其压实。

3M VHB 胶带选型图表

为您的应用选择合适胶带

胶带应用工艺

若要确定所需的表面处理程度，请参阅本公告第五页上的表面处理指导表格。

1.表面处理：

最低要求：采用3M VHB 表面清洁剂清洁。

1. 使用3M VHB表面清洁剂，在任何预清洁（若基材极为油腻则有必要进行）之后清洁，并在研磨前后清洁。

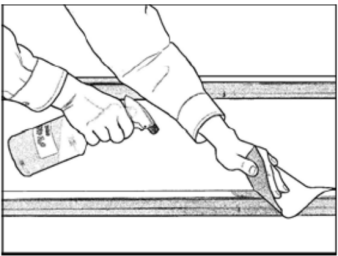

2. 将3M VHB表面清洁剂喷在基材而非清洁毛巾上。

3. 使用洁净的无绒毛巾将3M VHB表面清洁剂擦拭干净，直到表面彻底干燥且澄亮如新。

4. 切勿使用100% 异丙醇、丙酮、改性酒精、油漆稀释剂或矿物油。这类清洁液会过快蒸发或留下残留物，从而降低粘着力。

研磨（若确实必要）：采用3M™ Scotch-Brite 7447 百洁布

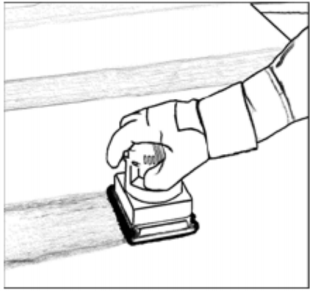

1. 使用手持式研磨机或使用Scotch-Brite 7447百洁布手动研磨表面

2. 请勿使用粗糙度高于Scotch-Brite 7447百洁布或180x砂砾研磨片的研磨材料。实际上，粗糙的研磨会减少胶带胶粘剂接触面积，并降低整体强度。研磨前后，始终需要良好清洁（见上方）。

涂底涂（若确实必要）：采用3M 94 胶带底涂

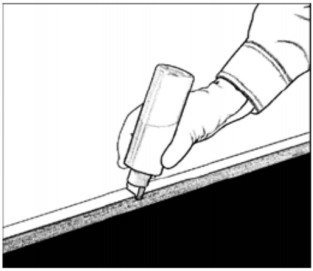

1.使用前，请摇匀3M 94底涂。以最少用量，在粘结表面均匀涂上薄薄一层底涂，完全覆盖该表面。可采用涂抹垫或刷子涂抹3M 94底涂。

2. 使用胶带前，等待3M 94底涂彻底干燥。室温条件下，通常会在五分钟内彻底干燥。使用胶带前，请确认涂有底涂的表面无污染物。

2.粘贴胶带：

将3M VHB胶带粘贴至加强筋：

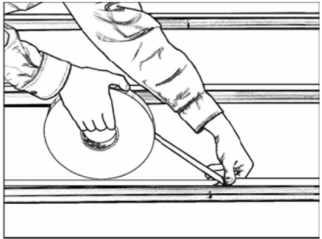

1. 直线粘贴VHB胶带。首先，仅轻轻用手施压并轻柔拉动胶带，以最大程度地减少空气滞留和胶带拉伸。

   压实VHB胶带：

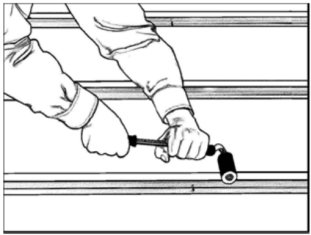

1. 采用3M VHB手动辊轮沿着整条胶带长度施压。需施加15psi的压力，确保足够的胶粘剂“浸润”。

3.完成粘结：

在此步骤前，请确保已在将进行粘结的板材面上完成步骤1（如上），并已在加强筋上完成步骤1和步骤2。

完成粘贴：

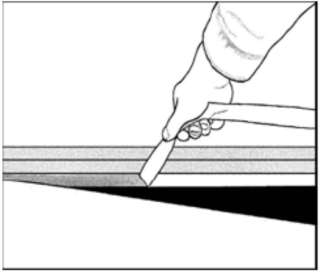

1. 用工具刀的刀尖或是锉用钢丝刷的尖部掀起3M VHB离型纸/膜的一角。避免您的双手或任何其它材料触碰到外露的胶粘剂。

2. 将胶带的离型纸/膜折起一小部分。

3. 将加强筋置于板材上，并轻轻地使用胶带外露部分将其粘住。

4. 从接近于加强筋的位置起，轻缓地拉去剩余离型纸/膜。快速拉去离型纸/膜或是从距离较远的位置拉去离型纸/膜，会导致离型纸/膜在彻底去除前突然断裂开来。

5. 按压加强筋，确保其已轻轻粘着。

施压：

1.采用3M VHB手动辊轮沿着整条胶带长度施压。需施加15psi的压力，确保足够的胶粘剂“浸润”。

2.除非完成此过程，否则胶粘剂将保持轻轻粘着状态，无法形成粘结强度。

3.施加压力后，可在20分钟内达到最终粘结强度的50%，并允许将板材迅速移动至贮藏区内。要达到完全粘结强度，需要72小时。在较高的温度下，将最快达到最终度。

典型基材的表面处理指导（若未列出您所使用的基材， 请联系我们以获取建议）

使用3M VHB胶带粘结结构的粉末涂层。

有关此主题的详细指导，可参阅3M技术公告“预粉末涂层粘结应用中的3M VHB胶带使用指导”。

重要提示

本文所载任何声明、技术信息和建议均基于3M公司认为可靠的产品检测结果或专业经验。但考虑到影响3M产品使用和性能的因素诸多，包括产品使用条件、使用时间及影响产品性能的环境条件等，此类因素均不属于3M公司可控制的范围。由于上述因素均属于用户认知和控制范围，因此购买3M公司产品的用户必须自行评估判断产品对特定用途的适应性及其适合的用法或应用。在适用情况下，有关本产品的所有责任问题均受限于销售主体条款，符合现行法律。

提示

所示数据均采用标准试验法检测得出，均为平均值，不得作为产品规范使用。
